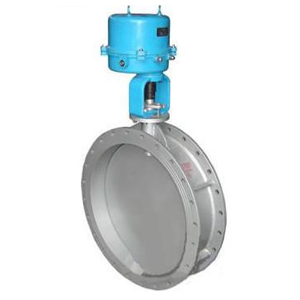

TD941W電動通風蝶閥

TD941W-電動通風蝶閥用途及特點
電動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力~<0．6MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

·采用標準
設計標準：GB／T12238-1 989 JB／T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度： GB／T1222.1989
壓力試驗： GB／T13927-1992；JB／T9092-1999

TD941W-電動通風蝶閥主要技術參數

公稱通徑	DN(mm)	50-2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
試驗壓力 Ps(MPa)	密封試驗	≤ 1.5％泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
適用溫度	氣傳動、電傳動。

TD941W-電動通風蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材
密封圈	與閥體相同
閥桿	碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

TD941W0.5/-2.5/6C.P.R.V系列電動通風蝶閥連接尺寸

公稱通徑 DN		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸 (標準值)						參考重量
公稱通徑 DN		結構長度 (標準值)	外形尺寸 (參考值)				0.05MPa和0.25MPa			O．6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21,2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	160	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	160	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	180	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	180	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	200	270	852	355	93	540	495	16-22	540	495	16-22	141
450	18	200	297	907	355	93	595	550	16-22	595	550	16-22	190
500	20	220	322	960	355	93	645	600	16-22	645	600	16-22	225
600	24	220	377	1080	550	350	755	705	20-26	755	705	20-26	245
700	28	240	430	1185	550	350	860	810	24-26	860	810	24-26	320
800	32	240	487	1300	550	350	975	920	24-30	975	920	24-30	405
900	36	260	537	1400	550	350	1075	1020	24-30	1075	1020	24-30	500
1000	40	260	587	1500	550	350	1175	1120	28-30	1175	1120	28-30	700
1200	48	280	702	1825	600	350	1375	1320	32-30	1405	1340	32-33	750
